Thyristor Tipi Ark Saplama Kaynak Cihazı - ST Serisi Tirostorlu Saplama -

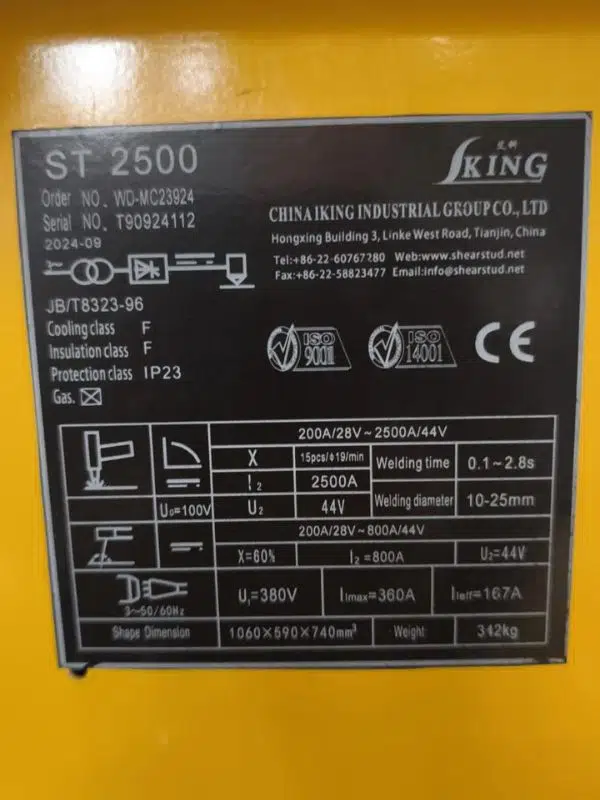

1. Genel ve Üretici Bilgileri

• Model: ST 2500

• Üretici: China Iking Industrial Group Co., Ltd. (Tianjin, Çin)

• Üretim Tarihi: 2024-09

• Standart: JB/T8323-96

• Sertifikalar: ISO 9001 (Kalite), ISO 14001 (Çevre) ve CE (Avrupa Uygunluk İşareti)

2. Koruma ve Yalıtım Sınıfları

• Soğutma Sınıfı (Cooling Class): F (Hava sirkülasyonlu/fanlı soğutma)

• Yalıtım Sınıfı (Insulation Class): F (155°C'ye kadar dayanıklı yüksek ısı yalıtımı)

• Koruma Sınıfı (Protection Class): IP23 (Özellikle dış mekanlarda yağmura ve orta büyüklükteki katı cisimlerin girişine karşı koruma)

3. Kaynak Kapasitesi ve Teknik Değerler

Makine iki farklı kaynak moduna veya akım aralığına göre kategorize edilmiştir:

A. Saplama Kaynak Modu (Üst Tablo - Ark Saplama Sembolü)

• Çalışma Aralığı: 200A / 28V ile 2500A / 44V arası

• Maksimum Akım 2500A

• Maksimum Voltaj : 44V

• Boşta Çalışma Gerilimi : 100V

• Çalışma Döngüsü : 19 mm çapındaki saplamalar için dakikada 15 adet (15pcs/$\Phi$19/min)

• Kaynak Süresi (Welding Time): 0.1 ~ 2.8 saniye arası ayarlanabilir

• Kaynak Çapı (Welding Diameter): 10 ~ 25 mm arası saplamalar için uygundur

B. Standart Kaynak Modu (Alt Tablo - Ark/Elektrot Sembolü)

• Çalışma Aralığı: 200A / 28V ile 800A / 44V arası

• Çalışma Döngüsü : %60 yükte 800A / 44V sağlar.

4. Şebeke Besleme (Giriş) Değerleri

• Giriş Voltajı : 380V (3 Fazlı sistem, ~50/60Hz)

• Maksimum Giriş Akımı : 360A

• Etkili Giriş Akımı : 167A

5. Fiziksel Özellikler

• Boyutlar (Shape Dimension):1060 × 590 × 740

• Ağırlık (Weight): 342 kg

Özet

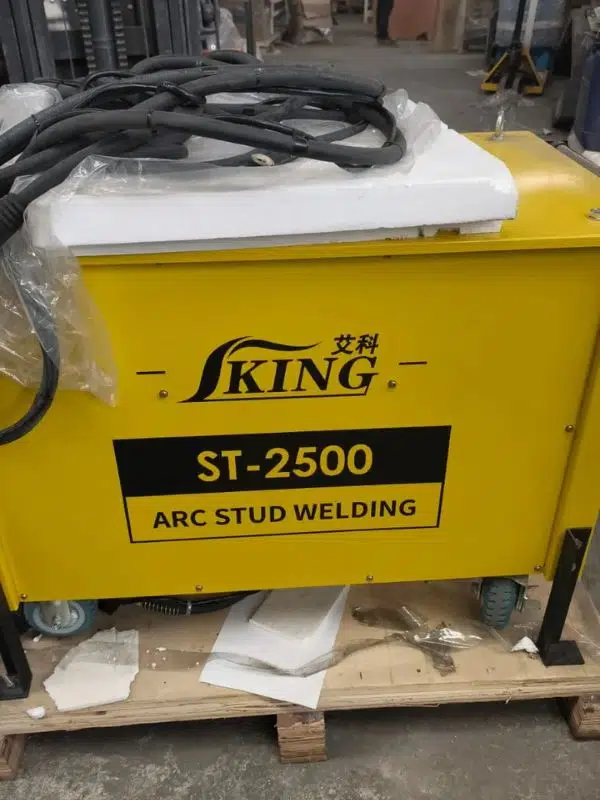

Bu makine, 380V şebeke elektriğiyle çalışan, endüstriyel tip, ağır hizmet ve yüksek akımlı (2500 Amper) bir ark saplama kaynak makinesidir. 10 mm ile 25 mm çapındaki saplamaları çok kısa sürelerde (0.1-2.8 saniye) yüksek hızla kaynatmak için tasarlanmıştır. 342 kg ağırlığı ile sabit veya tekerlekli atölye kullanımına uygundur.
